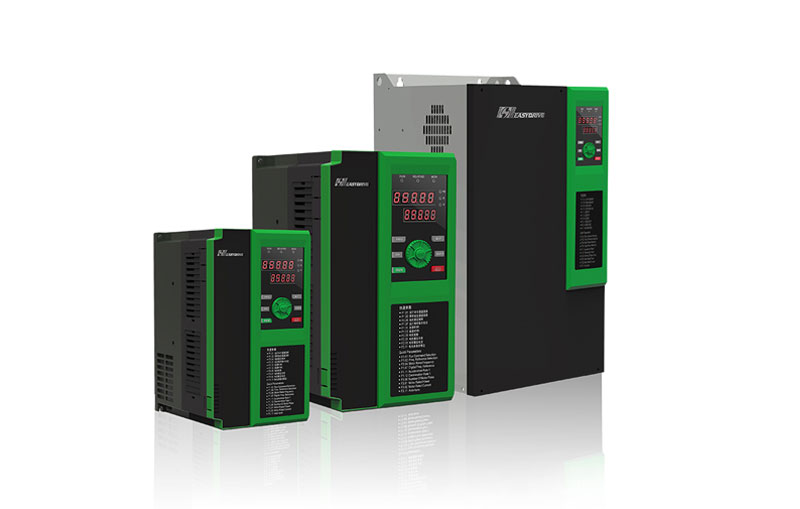

GT200系列高性能系統型變頻器

GT200系列變頻器是一款高性能系統型矢量變頻器，是易驅電氣新一代平臺產品采用開環矢量和V/F控制方式，功率范圍覆蓋0.75kW-850kW。

GT200具備低頻力矩大、電機參數自辨識、最優加減速控制、逐波限流等先進的控制性能;具備強大/O擴展功能，可以為客戶定制工藝控制卡等擴展能力;具備滿足不同工藝要求的功能，如多段速控制、簡易PLC控制、PI控制、定長控制、下垂控制、自動節能運行、靈活的頻率給定方式，多樣的頻率組合方式以及組合算法等一系列實用的功能。

咨詢

產品概況
資料下載

產品介紹

簡介

GT200系列變頻器是一款高性能系統型矢量變頻器，是易驅電氣新一代平臺產品采用開環矢量和V/F控制方式，功率范圍覆蓋0.75kW-850kW。

GT200具備低頻力矩大、電機參數自辨識、最優加減速控制、逐波限流等先進的控制性能;具備強大/O擴展功能，可以為客戶定制工藝控制卡等擴展能力;具備滿足不同工藝要求的功能，如多段速控制、簡易PLC控制、PI控制、定長控制、下垂控制、自動節能運行、靈活的頻率給定方式，多樣的頻率組合方式以及組合算法等一系列實用的功能。

特點

性能優異

穩速精度：±0.5% 額定同步轉速（SVC）

調速范圍：1：100（SVC）

轉矩響應：＜20ms（SVC）

重負載過載能力：110%額定穩定運行，150%額定負載1min，180%額定負載3s

低頻轉矩大，開環矢量模式下，可以實現0.5Hz

帶載（150%額定負載）穩定運行

當負載出現瞬間突變時，變頻器能夠保持足夠的轉矩輸出能力，不跳閘運行

逐波限流：能將電機電流限制在某一水平同時不影響輸出轉矩能夠準確的辨識電機參數，實現高性能矢量控制

可以實現靜態自學習、動態自學習，適應不同工況要求

可以在長距離電纜狀態下實現電機參數的準確整定

豐富而全面的應用功能

雙排LED顯示;靈活的多段V/F曲線；多段速控制；簡易PLC應用；

頻率綁定與切換頻率源與命令源選擇；強大的通訊功能；PI控制；閉環預置；休眠功能和零頻回差

頻率主輔給定；脈沖頻率輸入、輸出；定長控制；轉速跟蹤；下垂控制；自動節能運行；電機音調調節；瞬停不停

多重保護以及過載預報警；模擬輸出端子；運行時間自動累計；用戶密碼設置；22KW以下內置制動單元；強大的擴展能力優良的適應能力

工作電壓范圍寬：額定電壓220~240V/380V~440V；通過自動電壓調節技術（AVR），長期低電壓時通過調制技術，保證在寬工作電壓范圍內的帶載能力

標準EMC設計，對電網浪涌、電網噪聲、靜電抗擾性，達到嚴酷的工業標準 18.5KW以上機型可選配直流電抗器以滿足高功率因素、對電網低諧波的要求

載頻選擇，根據環境濕度，自動調節載波頻率

電力系統兼容性：變頻器適用于中性點接地的電網系統，在將變頻器安裝在不接地的IT電力系統或者高阻抗（超過30Ω）接地的電力系統，

或者在角接地的TN系統上時，則拆下安規電容組EMC螺釘斷開內部EMC濾波器

全面三防漆噴涂保護，獨立風道設計，可選配防塵配件增加整體防護能力，滿足高濕度或粉塵超標場合長期可靠運行

風機易更換：不拆機實現風機快速更換，適應特殊環境風機更換，適應于經常需要清理風道雜物的特殊場合

支持壁掛、柜式、透壁式安裝，鍵盤可直接外引

應用范圍

可用于機床、線纜、紡織、造紙、食品、包裝、化工、市政工程等自動化生產設備的驅動，滿足不同工業設備對性能、功能的需求。

技術規格

項目	標準規范
輸入	額定電壓頻率	三相，380V～440Vac；50Hz/60Hz
輸入	允許電壓工作范圍	電壓：380V(-15%)～440V(+10%)；電壓失衡率：<3%；頻率：±5%
輸出	額定電壓	380VAC～440VAC
	頻率	0Hz～550Hz
	過載能力	G型：150%額定電流60s P型：120%額定電流60s
主要控制功能	控制方式	開環矢量模式、V/F模式
	調速范圍	1：100
	起動轉矩	0.50Hz時 150%額.
	運行轉速穩態精度	≤±0.5% 額定同步轉速
	頻率精度	數字設定：最高頻率×±0.01%；模擬設定：最高頻率×±0.2%
	頻率分辨率	數字設定：0.01Hz；模擬設定：最高頻率×0.1%
	轉矩提升	自動轉矩提升，手動轉矩提升0.1%～30.0%
	V/F曲線	四種方式： 1種用戶設定 V/F 曲線方式和 3 種降轉矩特性曲線方式（2.0次冪、1.7次冪、1.2次冪）
	加減速曲線	四種加減速時間，時間單位（分/秒）可選，最長60小時
	直流制動	直流制動開始頻率：0.00～60.00Hz；制動時間：0.0～30.0s；制動電流：0.0～100.0%
	點動	點動頻率范圍：0.10Hz～50.00Hz；點動加減速時間0.1～60.0s可設，點動間隔時間可設
	多段速運行	通過內置 PLC 或控制端子實現多段速運行
	內置PI	可方便地構成閉環控制系統
	自動節能運行	根據負載情況，自動優化 V/F 曲線，實現節能運行
	自動電壓調整（AVR）	當電網電壓變化時，能自動保持輸出電壓恒定
	自動限流	對運行期間電流自動限制，防止頻繁過流故障跳閘
	自動載波調整	根據負載特性，自動調整載波頻率；可選
客戶化功能	定長控制	到達設定長度后變頻器停機
	下垂控制	適用于多臺變頻器驅動同一負載的場合
	瞬停不停機控制	瞬時掉電時，通過母線電壓控制，實現不間斷運行
	捆綁功能	運行命令通道與頻率給定通道可以任意捆綁，同步切換
運行功能	運行命令通道	操作面板給定、控制端子給定、串行口給定，可通過多種方式切換
	頻率給定通道	數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定，可通過多種方式隨時切換
	輔助頻率給定	實現靈活的輔助頻率微調、頻率合成
	脈沖輸出端子	0～50kHz的脈沖方波信號輸出，可實現設定頻率、輸出頻率等物理量的輸出
	模擬輸出端子	2路模擬信號輸出，分別可選0/4～20mA或0/2～10V，可實現設定頻率、輸出頻率等物理量的輸出
操作面板	雙排LED顯示	可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等20種參數
操作面板	按鍵鎖定和功能選擇	實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作
環境	保護功能	輸入缺相保護（可選）、輸出缺相保護（可選）、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等
	使用場所	室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
	海拔高度	低于1000m， 1000m以上按曲線降額使用
	環境溫度	－10℃～＋40℃ （環境溫度在 40℃～50℃ 需降額使用）
	濕度	小于95%RH，無水珠凝結
	振動	小于5.9m/s2 （0.6g）
	存儲溫度	－40℃ ～＋60℃
結構	防護等級	IP20
結構	冷卻方式	強制風冷，帶風扇控制
	安裝方式	壁掛式、柜式、透壁式
