路輝機械反饋GT200現場DO2無輸出分析報告

一、現場遇到情況說明：

1、GT200產品用于物流分揀設備需要用到DO1、DO2端子，用于配合外部24VDC電源控制

2只24VDC的中繼的通斷；

2、現場發現已將CME與COM端子的短接片拆除，PLC與24VDC短接片也已拆除，外部電

源24VDC的V+接在CME上，COM空置沒接任何線路，外部電源24VDC的V-接在PLC

端子上；

3、現場電控柜上有運行帶綠色指示燈按鈕，停止按鈕，故障復位帶黃色指示燈按鈕，按鈕上的指示燈都為24VDC電壓等級，要求變頻器運行時，按運行按鈕時，變頻器啟動此時DO1輸出外部電源24VDC的V+給對應控制的中繼線圈，線圈另一端與外部24VDC電源的V-并接，從而中繼吸合，按鈕綠色指示燈得24VDC電壓點亮，當變頻器出現故障時，DO2輸出，但現場是DO2沒有任何輸出，無法把變頻器故障復位按鈕上的黃色指示燈點亮。

二、現就上述GT200系列產品兩個DO口做以說明：

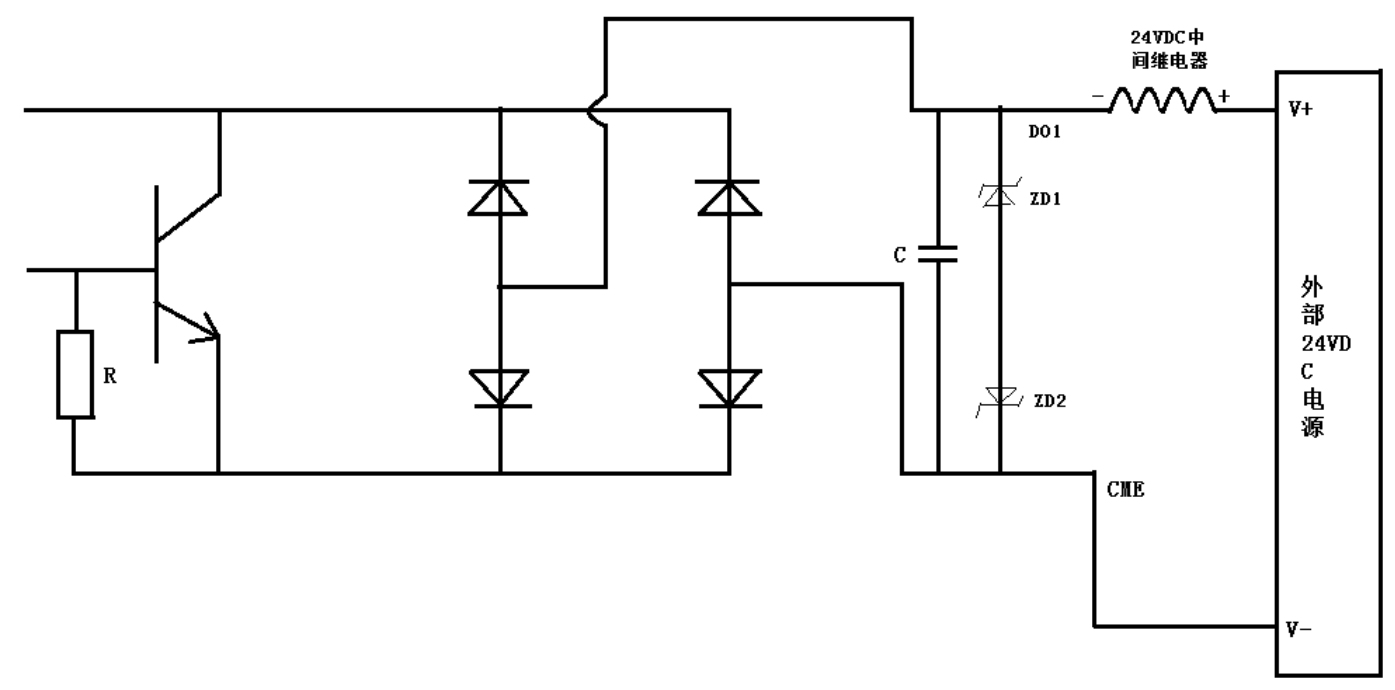

1、DO1原理圖：

圖1

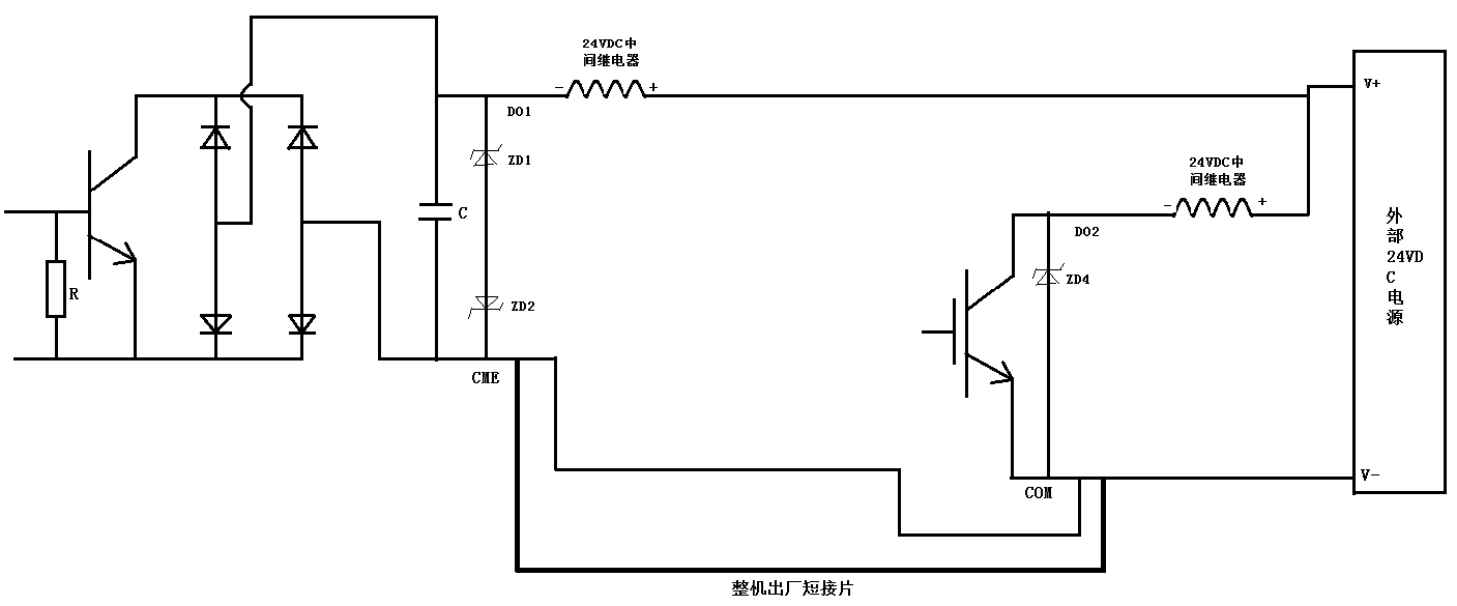

2、DO2原理圖：

圖2

3、從圖1中可以看出DO1輸出端口的公共點為CME，圖2中可以看出DO2輸出端口的公共點為COM；

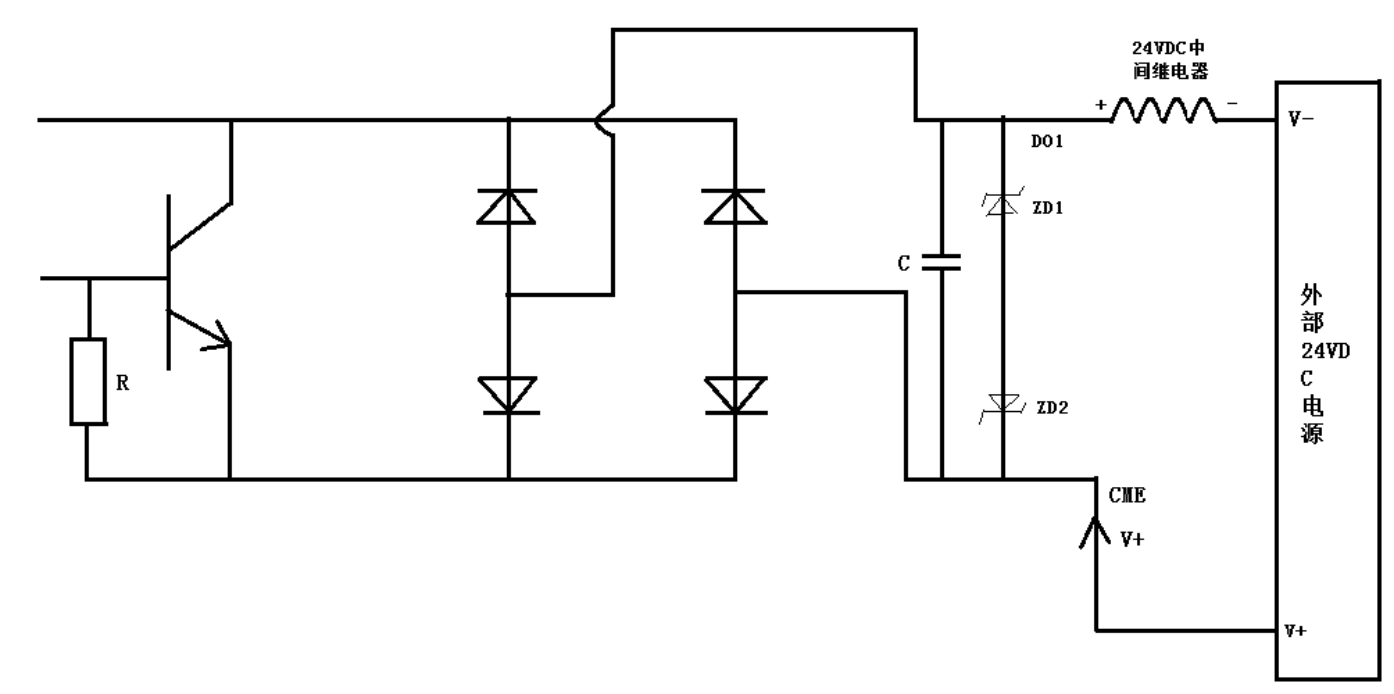

4、圖1可以看出，DO1口可以控制外部電源24VDC的V+端，也可以控制外部電源24VDC的V-端，如下示意圖所

示；

5、圖2可以看出，DO2的端口硬件電路發生變化，只能控制外部電源24VDC的V+端，如下圖所示；

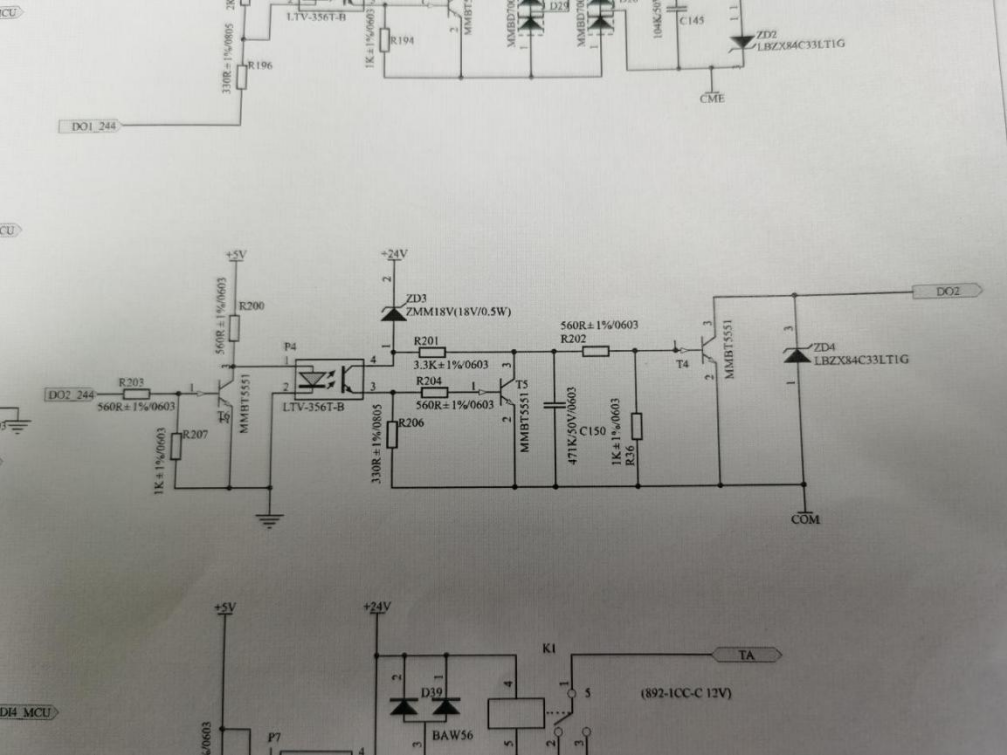

6、如果DO2口控制外部電源24VDC的V+會燒壞DO2口與COM端口的穩壓嵌位二極管ZD4,即使不燒壞端口嵌位二

極管ZD4,端口的T4三極管也不能正常的通斷【DO2口兼顧高速脈沖輸出功能】。

三、臨時現場修改接線對策和永久接線變更對策：

1、臨時現場修改接線對策：

只是變更DO2端口的接線，DO1端口接線不變。

2、永久接線變更對策：
