一、引言
壓縮機在目前的工業工廠中使用非常廣泛，根據壓縮介質的不同，壓縮機可以分成好多種，空壓機是最常見的一種，空氣壓縮機作為重要的動力設備廣泛應用于機械制造、化工、水泥建材、礦山、發電廠、交通建設等眾多領域，而本文介紹的壓縮機主要用來壓縮天然氣，通過對天然氣的壓縮增壓，利用壓縮的天然氣對汽車進行加氣，易驅CV3100系列280KW變頻器,拖動250KW 8極的異步電動機對天然氣進行壓縮。
二、工作流程

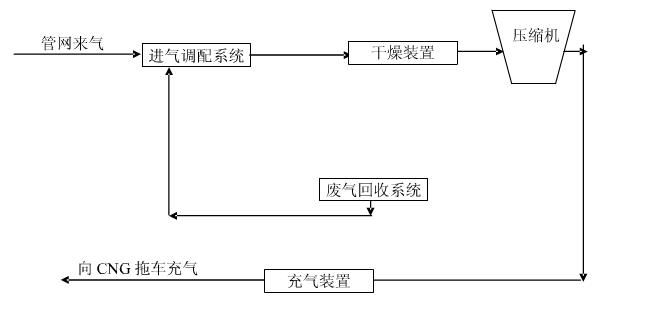

加氣流程：從管網中獲得氣源，對進站的天然氣進行配氣、分離、緩沖、計量，需要配備氣閥門、調壓器、流量計、進氣分離過濾緩沖罐，經過干燥系統將天然氣中的水通過分子篩進行深度脫除，確保成品氣漏點達到要求，接下來把干燥過的抵押天然氣送入壓縮機增壓到２４ＭＰａ，將已經增壓、脫水的成品氣按優先順序向汽車直充或分別向高、中、低壓儲氣罐供氣，達到既節能又能保證高壓儲氣系統壓力的目的，廢氣回收系統為加氣站回收泄放的天然氣，以利節約和環保。
四﹑現場調試分析
開始客戶反映機器上電運行一段時間顯示ER09故障，故障電流1000A左右，到達現場以后，讓客戶運行機器機器在運行的過程中確實出現了ER09故障，故障電流與客戶反映的相符，這個故障經過觀察以后，發現是客戶的外部PLC程序有問題，在機器運行一段時間以后，PLC程序錯誤的發出了一個停機指令，到時變頻器在運行的過程中停機，而客戶的減速時間設置為10S（過短），導致機器在運行的過程中突然接到停機信號停機，由于客戶在停機的過程中減速時間過短，機械慣性較大，進而導致出現ER09故障，把機器的停機過程改為自由停機，機器在接到外部PLC的停機指令以后，機器自動停止，沒有出現ER09故障，接著機器的設備帶壓?jiǎn)?dòng)，壓縮機管道里面有近40公斤左右的壓力，造成機器在啟動的時候跳ER09故障，機器故障電流980A，故障頻率6.32HZ，修改機器的P0.16為3，啟動機器，機器故障依舊，故障頻率6.16HZ，故障電流1004A，嘗試修改P0.17為10，運行機器，故障頻率5.89HZ，故障電流1106A，接下來繼續嘗試多種V/F曲線參數設置，在啟動的時候依舊回出現ER09故障，最后嘗試了一下矢量控制方法，輸入機器的電流、轉速等相關參數到變頻器，讓機器自學習一下，運行機器10多次，機器再也沒有出現ER09故障，監控機器的電流最大在600--700A之間瞬間波動一下，機器調試成功。

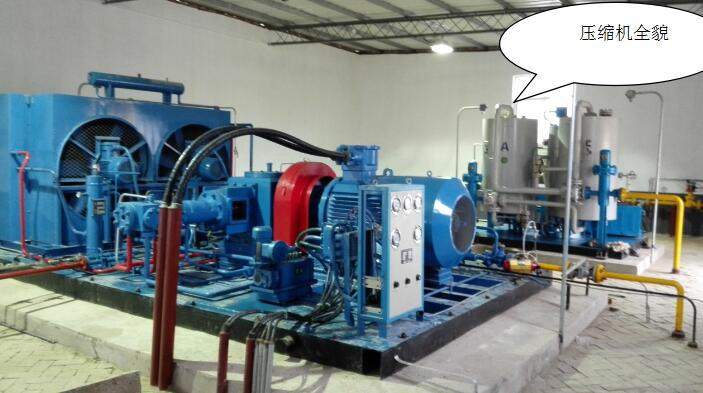

五﹑現場應用情況
六﹑總結
通過使用變頻器以后壓縮機的啟動電流減小，加載時的電流平緩上升，沒有任何沖擊；同時輸出的壓力穩定，提高生產效率和產品質量；以后設備的維護量減小，壓縮機啟動電流小，小于2倍額定電流，加卸載閥無須反復動作，節能控制柜控制壓縮機根據用氣量自動調節電機轉速，運行頻率低，轉速慢，軸承磨損小，設備使用壽命延長，維護工作量變?。慌c之同時，變頻器具有欠壓、過流、過載、過熱，缺相等保護功能，使機器運行可靠平穩。
